產品介紹：

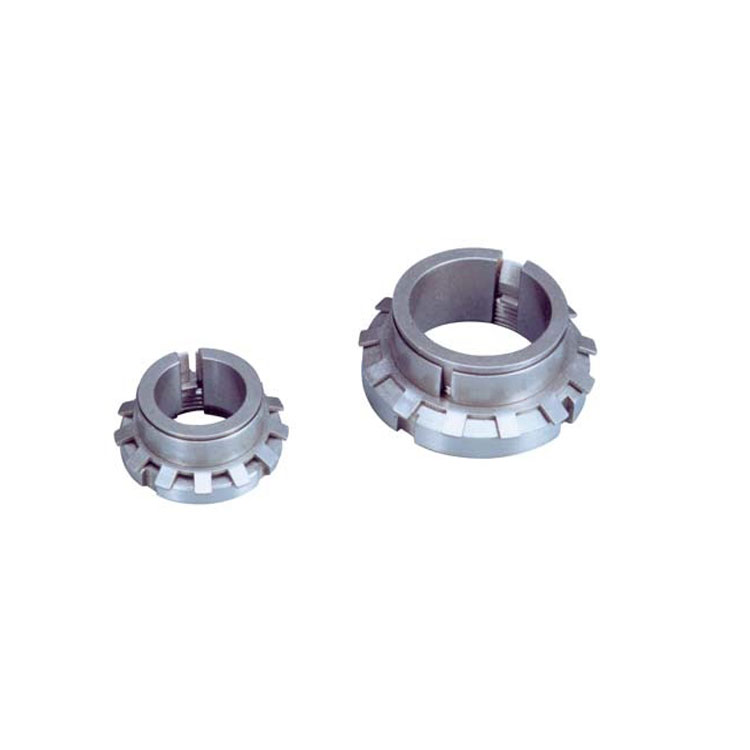

HL型脹緊聯結套適用于中小直徑軸與輪轂聯結時使用，安裝時能自動定心，同軸度高、價格低廉，軸徑與輪轂
內孔均在同一直線上，不需要復雜的加工過程。HL型脹緊聯結套工作原理是：擰緊帶外錐面內環上的圓螺母，帶動
內環軸向移動，壓緊帶內錐面的外環，產生徑向壓力和摩擦力，實現輪轂與軸的無鍵聯結。HL型脹緊聯結套只要一
住螺母，防止脹套軸向移動，保證傳遞轉矩的可靠。只要輪轂內孔軸向長度小于HL型脹緊聯結套尺寸B，HL型脹緊
聯結套就可以安裝使用個圓螺母就可以安裝，擰緊圓螺母脹緊輪轂和軸后，將配套使用的墊圈鎖。適用軸徑
Φ17~Φ70mm。
產品范圍：
系列標準 | 產品形式 | 尺寸范圍（齒數或孔徑等） |
美標/歐標 | HL(Z19A) | CL14x25HL至CL70x84HL |
美標樣本：
HL(Z19A)系列脹套-美標.pdf
歐標樣本：HL(Z19A)系列脹套-歐標.pdf
